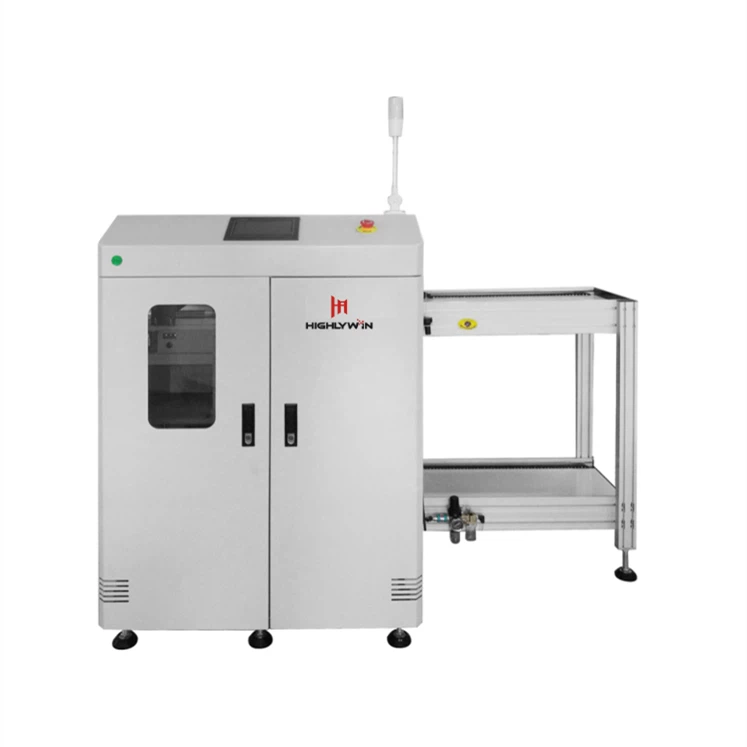

Вакуумно зареждане на печатни платки

Автоматично зареждане на вакуумни пълнители SMT PCB

Вакуумният товарач автоматично зарежда двустранни плоскости и голи плоскости в SMT производствени линии. Горната печатна платка се повдига чрез вакуум от стека и се спуска върху конвейера. Купчината печатни платки се зарежда ръчно в машината и отделните печатни платки се предават на системата надолу по веригата на трансферен конвейер.

• Надеждна система за управление на PLC и сензорен панел.
• Стабилният интегрален дизайн на структурата на повдигащата се платформа е подобрил стабилността.
• Избираем режим на зареждане на голи дъски и режим на байпас.
• Пълен горен предпазен визуален прозорец с блокировка.
• Регулируемите позиции на вакуумните дюзи осигуряват по-добър начин за задържане на платката с различен размер.
• Автоматично позиционирайте разстоянието на совалката и точно освободете печатната платка върху транспортната релса.
• Стабилността при засмукване е подобрена чрез използване на здрава система за генериране на вакуум.
• Предупредителна аларма за ограничение за празен стек.
• Триточково позициониране, горно и долно пневматично затягане гарантират, че местоположението на багажника е точно.
• Системата за защита на натискащата плоча гарантира, че печатната платка няма да бъде повредена и загубата на процеса ще бъде намалена.
• Ръчна манивела се използва за регулиране на ширината на релсата.
• С PCB брояч.
• Съвместим със стандартен интерфейс SMEMA, кабелите SMEMA са включени.

Транспортна височина: 900±20 мм (или персонализирана)

Фиксирана релса: Предна част на машината

Транспортна посока: отляво надясно (опция: отдясно наляво).

Позиция на пълнителя: 1 отгоре, 2 отдолу

Захранване: AC 220V или 110V, монофазно.

Консумирана мощност: Max 300VA

Подаване на въздух: 4-6bar, max 30ltr/min

Макс. капацитет на печатни платки: 400бр (PCB с дебелина 0,6 mm)

Избираема стъпка: 10, 20, 30, 40 мм или посочете.

Време на цикъл: Прибл. 12 секунди или посочете.
